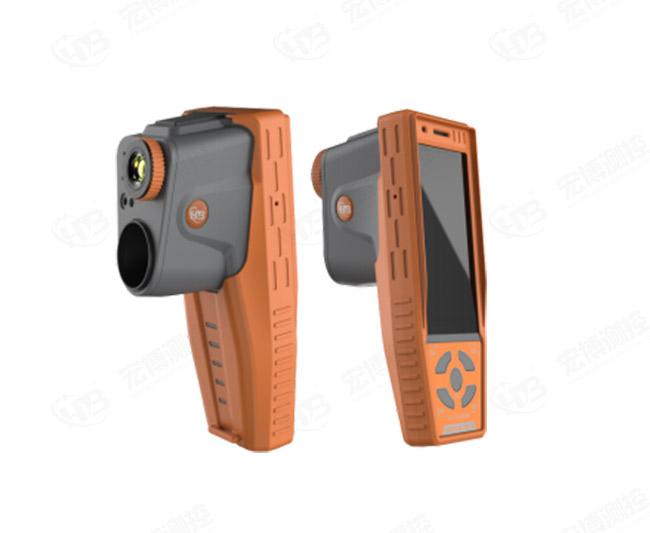

HB-T50智能巡檢終端，是宏博測控研發生產的一款可同時對電力設備進行局部放電和紅外熱像檢測的電力檢測專業設備，其可以顯示幅值曲線、波形特征、紅外圖譜，采集局部放電聲音，分析檢測結果，保存檢測現場環境和設備信息資料，生成實時檢測報告。該智能巡檢終端的工作原理如下：
超聲波：電力設備絕緣內部發生局部放電時，伴隨產生超聲波信號，超聲波信號由局部放電源沿著絕緣介質、金屬件或空氣傳導至設備外殼，并通過介質和縫隙向周圍空氣傳播。通過在設備外殼有縫隙的位置放置超聲波傳感器，檢測局部放電產生的超聲波信號，進而判斷電力設備的局部放電情況。
暫態地電壓：開關柜內部局部放電時會產生電磁波，在金屬壁形成趨膚效應并沿金屬表面傳播，同時金屬表面產生暫態地電壓。利用專用傳感器對暫態地電壓信號進行檢測，進而判斷開關柜內部的局部放電缺陷。
紅外熱成像：所有高于絕對零度(-273℃)的物體都會發出紅外輻射，利用紅外探測器和光學成像物鏡將物體發出的不可見紅外能量轉變為可見的熱圖像。通過查看熱圖像，可以觀察被測目標的整體溫度分布狀況，進而判斷目標發熱情況。
其判斷依據如下：
超 聲 波 判 斷 原 則 1 、以 檢 測 過 程 中 耳 機 內 聽 到 的 局 部 放 電 聲 音 特 性 為 主 要 判 斷 依 據 ， 根 據 聲 音 的 持 續 性 、 頻 率 高 低 等 進 行 判 斷 ； 2 、以 檢 測 過 程 中 顯 示 界 面 的 幅 值 以 及 相 關 波 形 圖 譜 作 為 輔 助 判 斷 手 段 ； 3 、以 檢 測 過 程 中 的 有 效 值/峰 值 、5 0 H z / 1 0 0 H z頻 率 相 關 性 為 輔 助 判 斷 手 段 。
暫 態 地 電 壓 判 斷 原 則 1 、若 開 關 柜 檢 測 結 果 與 環 境 背 景 值 的 差 值 大 于2 0 d B m V ，需 查 明 原 因 ； 2 、若 開 關 柜 檢 測 結 果 與 歷 史 數 據 的 差 值 大 于2 0 d B m V ，需 查 明 原 因 ； 3 、若 開 關 柜 檢 測 結 果 與 鄰 近 開 關 柜 結 果 的 差 值 大 于 2 0 d B m V ，需 查 明 原 因 ； 4 、必 要 時 ， 進 行 局 放 定 位 、 超 聲 波 檢 測 等 診 斷 性 檢 測 。
紅 外 熱 像 缺 陷 判 據 1 、詳 見D L / T 6 6 4 《帶 電 設 備 紅 外 診 斷 應 用 規 范 》 附 錄H 、附 錄I
