HB-HS864復合絕緣子憎水性實驗室評價系統由電動噴水裝置、取照裝置和憎水性分析軟件等組成。電動噴水裝置通過無線遙控，按照標準GB/T 24622中對噴水分級法的規定，對絕緣子傘裙進行精確定量噴灑水霧；使用數碼攝像機獲取傘裙表面高清憎水性圖片，并由憎水性分析軟件進行分析。
 |

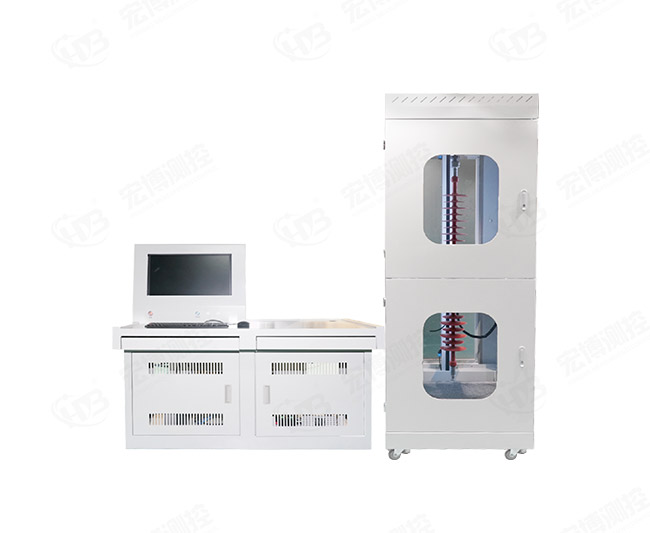

該系統主要由檢測機柜裝置和系統分析操作臺兩大機構組成，其中機柜內由絕緣子夾具、軌道、電動噴水、圖像拍攝裝置、引流托盤、儲水瓶組成；本系統按照標準規定對被測絕緣子進行精確定量噴水，測試時噴嘴距被測絕緣子表面15～25cm，確保測量的準確性。
控制噴水部分由控制主機、儲水器、微型水泵及活動噴嘴組成。噴嘴可360°活動保證被測絕緣子表面垂直受水。本系統柜內裝有一顆500萬像素工業級攝像頭，可通過軟件手動調節焦距和光圈，確保圖像質量完全能夠滿足憎水性分析軟件的要求。攝像頭通過網線與主機連接。控制軟件可以實時控制掃描裝置、噴水裝置，移動絕緣桿的位置，顯示絕緣子掃描信息，實時觀察噴水時絕緣子的狀態，實現手動模式與自動模式的切換。分析軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照GB/T24622中對憎水性的等級特征描述確定絕緣子憎水性級別。由客觀判斷和主觀判斷兩部分組成。
型 號 | HB-HS864 |
適用范圍 | 復合絕緣子結構高度≤1500mm； 瓷、玻璃(RTV)絕緣子：盤徑≤450mm； |
測試方式 | 手動單片，自動整串 |
每次噴水量 | 0.7-1.0ml |
單次完成噴水次數 | 25次 |
測試時間 | 噴水完成后30s內 |
憎水性等級分級誤差 | ±1級 |
憎水性等級分級 | 噴水分級法（即HC法） |
憎水性等級分析軟件 | 宏博憎水檢測系統（發明專利，專利號：ZL201611092772.8） |
攝像 | 500萬像素工業級攝像頭，可以通過憎水性等級分析軟件控制鏡頭光圈、焦距調節。 |
控制方式 | 手動、自動可切換 |
掃描絕緣子方式 | 高精度CMOS型激光掃距模塊,具有測量基準自動補償功能 |
激光光源參數 | 激光：最大功率1mW，波峰波長655nm |
激光掃描輔助電機 | 高精度步進電機，分辨率可達6000脈沖/轉 |
絕緣子位置調節輔助電機 | 高精度步進電機，分辨率可達4000脈沖/轉 |
工作環境 | 環境溫度：0～40℃ |
環境濕度：≤80%RH | |
外形尺寸
| 測試柜 1800x600x600（mm） |
操作臺 1170x650x700（mm） |
