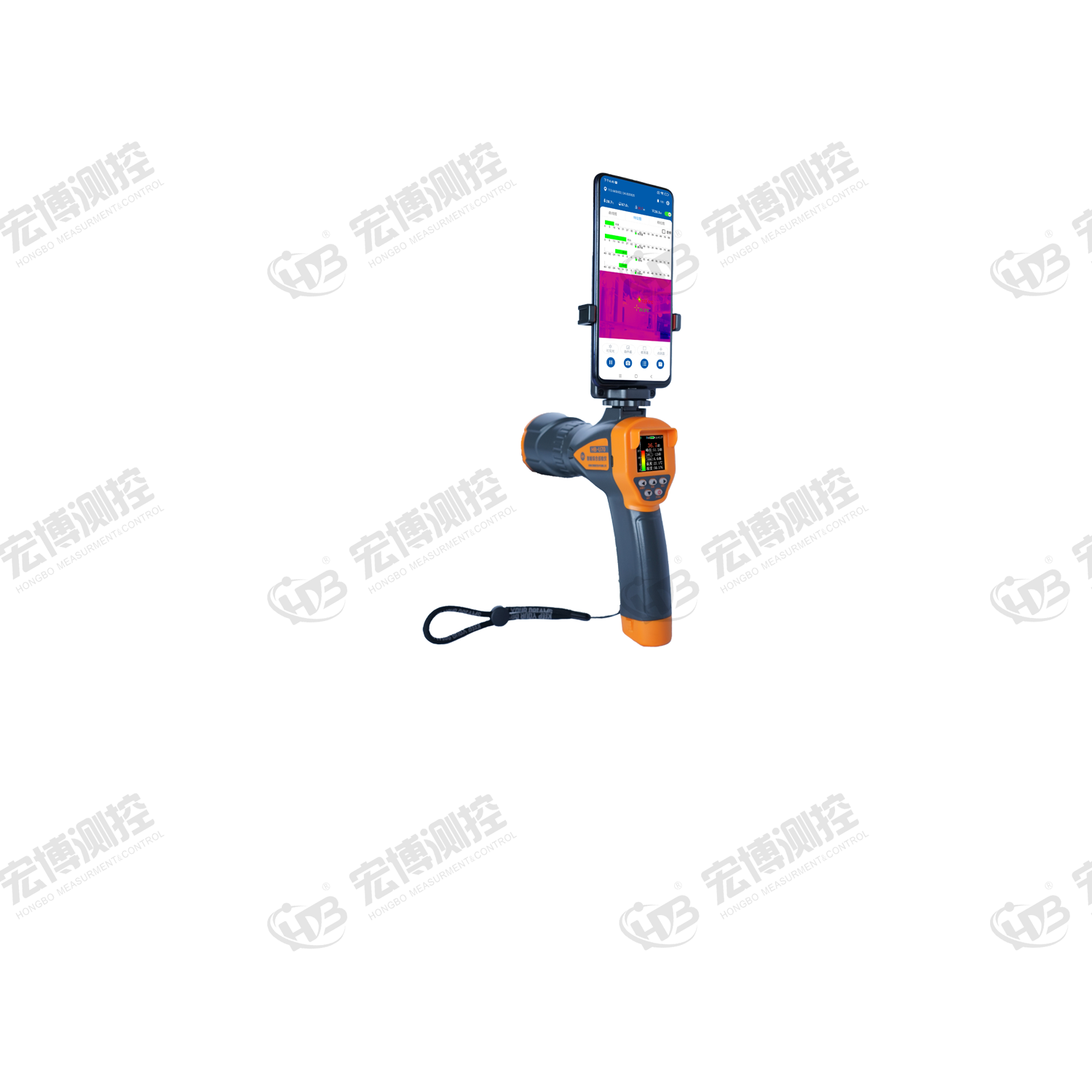

您的位置：智能綜合巡檢儀可同時對電力設備進行局部放電和紅外熱像檢測，顯示幅值曲線、波形特征、紅外圖譜，采集局部放電聲音，分析檢測結果，保存檢測現場環境和設備信息資料，生成實時檢測報告，并一鍵上傳至云平臺，實現對數據的統一管理、統一分析，且長久有效保存。
 |

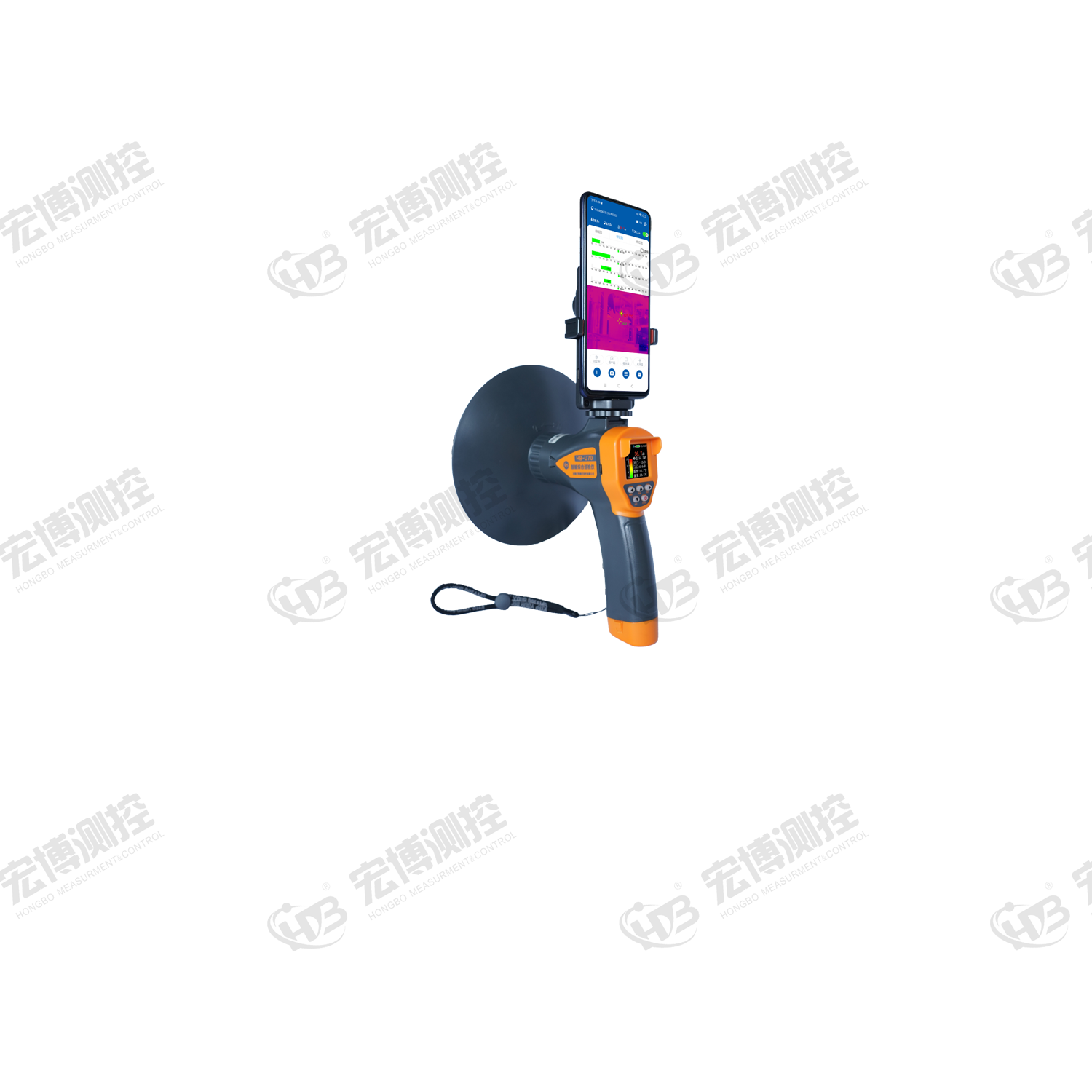

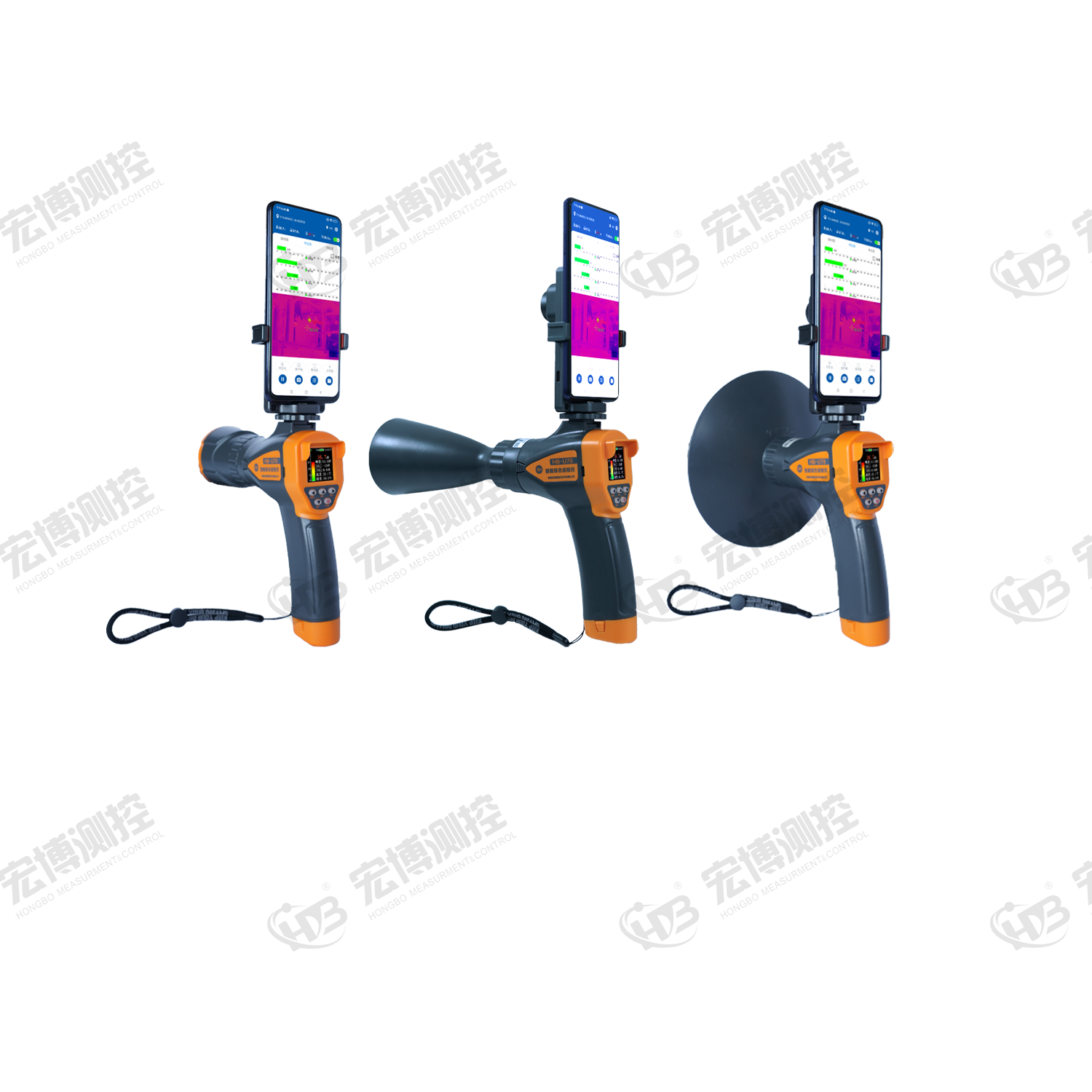

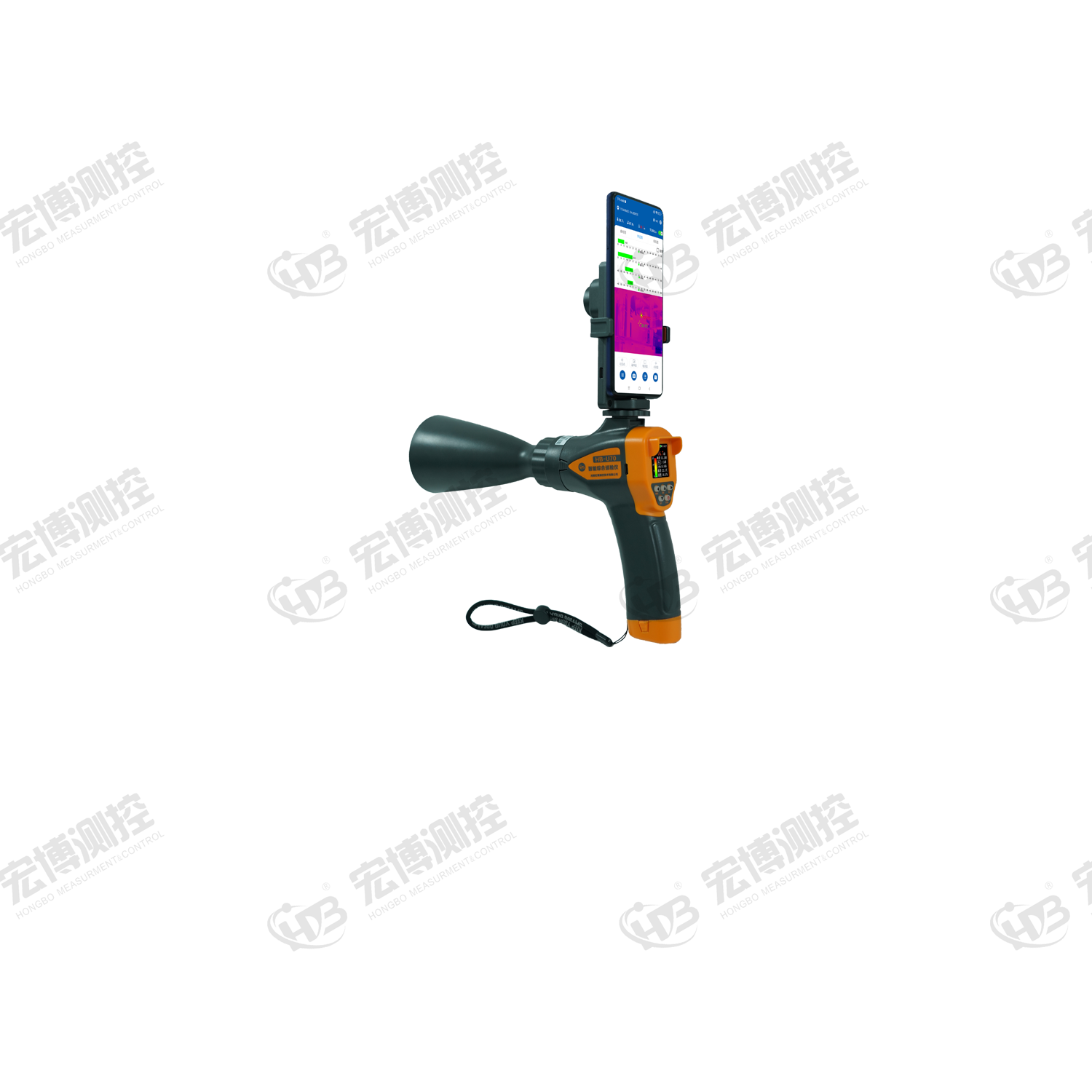

（1）傳感器采用模塊化設計（常規超聲、遠距超聲、暫態地電壓、紅外測溫），實現多種手段的局部放電檢測及紅外測溫。
（2）紅外熱像模塊采用多功能設計，支持中心點實時測溫、最大溫度點跟蹤顯示；支持“框測溫”、“點測溫”。
（3）配置激光瞄準定位功能，實現對故障點的精準定位，同時配備有1億像素攝像頭，可以實時拍攝、記錄故障點信息。
（4）具有漸變色圖譜、曲線圖譜、特征圖譜、相位圖譜等的顯示功能。
（5）數據管理平臺可對儀器數據進行實時統計，便于工作負責人全面掌握巡檢工作進展情況、故障率等重要數據。
（6）利用分析主機采集位置信息，并按需生成運維地圖，形成設備臺賬信息，全面掌握區域運行狀態。
（7）內置相關電力設備參數、故障類型等。
技術參數 | ||
超聲波傳感器 | 測量范圍 | 0 dBμV~60 dBμV |
分辨率 | 0.1 dBμV | |
誤差 | ±1 dBμV | |
靈敏度 | -65 dB | |
中心頻率 | 40 kHz | |
TEV傳感器 | 測量范圍 | 0 dBmV~60 dBmV |
帶寬 | 3 MHz~100 MHz | |
分辨率 | 0.1 dBmV | |
誤差 | ±1 dBmV | |
紅外攝像頭 | 分辨率 | 640×512/384×288 |
測溫范圍 | -20 ℃～550℃ | |
測溫誤差 | ±2 ℃/±2% F.S. | |
可見光攝像頭 | 像素 | 4800 萬 |
信息輸出 | 顯示屏 | 手持檢測機：1.46寸128×128全彩OLED 分析主機：6.67寸2400×1080 FHD+觸摸屏 |
耳機接口 | 3.5 mm插孔，標配16 Ω降噪耳機 | |
藍牙 | V4.2 EDR | |
Type-c接口 | U盤，容量32 G(請使用配套的U盤) | |
顯示模式 | 均值、均值超限、峰值、漸變圖 | |
存儲模式 | 數據DAT；音頻WAV； | |
錄音 | WAV格式；能錄48 kHz采樣率的音頻， 錄音時間可調，默認錄音10 s | |
環境溫度 | -20 ℃～50 ℃ | |
相對濕度 | ＜90% RH | |
存儲容量 | 32 GByte U盤；最少可儲存達14k組數據 | |
電源 | 主機充電：5V/3A； 電池供電：可充電鋰電池； 工作時間：約8 h； | |
包裝體積 | 230 x 240 x 180（mm） | |
主要重量 | 手持檢測機0.4 kg；分析主機0.215 kg | |
